GDBN-GX020地下综合管线探测仪是西安光大百纳开发研制的地下管道探测仪，全新的外形设计符合人机工程学原理。显示均采用彩色液晶屏，背景灯可保证在任何情况下清晰显示信息。尤其是先进的窄带数字滤波技术，使得在任何强磁场下不受干扰，特别适合高电压强磁场环境下使用。在地下管线探测功能上增加了指向模式；使用方向箭头为操作者指示电缆的中心线，360度数字罗盘显示地下管线的走向，即使是初次使用者也能轻松完成地下管线探测任务；另外也增加更多的频率，使操作者有了更多的选择，并可以按客户需求需求制定特殊频率。

       GDBN-GX020地下管道探测仪采用高亮大屏幕彩色液晶，即使在阳光下亦可清楚显示。GDBN-GX020地下管道探测仪的设计继承了光大百纳电子的以往GXY系列管线探测仪的优点，在它们的基础上根据客户的需求进行了相应的改进，更加符合现场工作的需要，使得仪器的使用更加简单实用。GDBN-GX020地下管道探测仪自动化程度高，即使是非专业人员使用，也可以获得专业的探测效果。

       GXY系列地下管线探测仪（地下管道探测仪）以其优越的性能，灵活方便的检测方法，在电力、电信、供水、热力、燃气、石油、化工、城市公用事业等领域赢得了广大的用户，特别适合于电缆、管道探测，业已成为施工、验收、管网普查的必备工具和首选品牌，为我国的相关行业的管线管理水平的提高发挥了积极的作用。

先进的罗盘导向技术：此机型具有先进的罗盘导向功能

测试路由更加快捷，指出线缆的方向，根据罗盘进行追踪。

多频率供选择：可定制频率10多种频率供你选择，根据需求可为

你定制特殊频率，足您的各种探测需求。

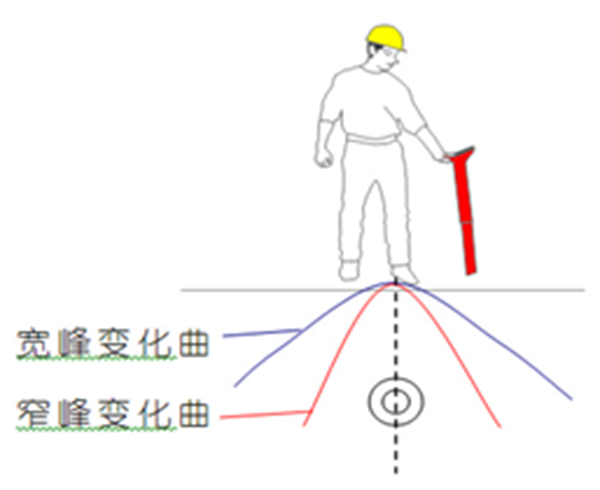

独有的双天线窄峰定位法，带有专利技术的窄峰定位导向技术

轻松识别目标电缆，信号反映更及时，信号变化更明显。

GDBN-GX020地下管道探测仪主要技术特点：

发射机、接收机均采用高亮大屏幕彩色液晶显示器，具有罗盘追踪定位功能：

      更加人性化的设计；专业的窄带滤波，抗干扰能力最强；连续自动阻抗匹配，不需人工干预；多天线、多通道，直接显示电缆埋深；

      电流测量用于目标管线的识别；管线密集区域识别目标管线最有效的方法；

      自带充电电池，不需市电，便于野外使用；

      寻测50Hz运行电缆路径；内置欧姆表可测环路电阻；

      可选择干电池和充电电池；充分保证供电时间，节约探测成本

      万用表功能：在电缆故障查找前后测试电缆的通断性和绝缘质量；

      适用于探测大埋深和长距离管线，探测更深、更远、更准确；

      可靠识别目标电缆：带有专利技术的定位导向技术轻松识别目标电缆；

      优质的售后保障，买的放心、用的安心 ；

GDBN-GX020地下管道探测仪技术指标：

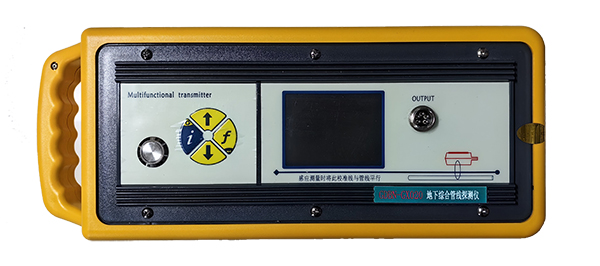

      发射机:

      工作频率：512 Hz、640 Hz、1.3K Hz、8.2KHz、9.6 KHz、16.4 KHz、32 KHz、65 KHz、74 KHz、82 KHz、98 KHz、128 KHz、131 KHz、200 KHz

      工作模式：直连、耦合、感应

      匹配负载：5欧姆——3000欧姆

      输出功率：随匹配负荷1～10瓦自动调节，电阻为5－3000 欧姆；

      液晶显示：自动背光照明，显示输出能量、运行模式、自检状态、负荷电阻、电压等；

      电池型号及寿命： 6节1号充电电池，连续工作4-8小时；（视所选频率及功率档位）；

      过热过流：自动保护

      电池状态：图形显示；

      功率输出：四档输出

      电池类型：5200Ma锂电池

      尺寸大小：390（长）×160（宽）×150（高）

      重       量：3.3公斤

      接收机:

      工作频率： 50Hz、60 Hz、512 Hz、640 Hz、1.3K Hz、8.2KHz、9.6 KHz、16.4 KHz、32 KHz、65 KHz、

                        74 KHz、82 KHz、98 KHz、128 KHz、131 KHz、200 KHz

       具有彩色导向罗盘指示管线走向自动识别外接附件

       天线模式：波峰法、宽峰法、宽峰箭头、波谷法

       信号强度：图形与数字显示，量程0～999，可指示最大信号强度

       增益控制：自动增益和手动增益，动态增益范围为0dB～100dB

       探测深度：最大探深不小于10米（直连法）

       最大探测距离：直连法时绝缘良好的电缆最大可达15km

       深度显示：数字显示，最大可探测达2.5m，可选择实时显示

       电流显示：显示被测电缆的有效电流值，可选择实时显示

       声音指示：随信号强度变化的调频音调

       电量显示：图形显示

       精       度：±(5-12)%≤2.5m

       采用3.5寸彩色液晶显示屏，液晶屏背光亮度可调且

       内置6节1.5V 2200mAH可充电镍氢电池供电

        配套智能型镍氢电池充电器，9V 800mA

        充满后连续工作时间大于6小时，间断工作大于16小时

        工作温度：-20℃--70℃

      标准配置：

       接收机、发射机、地钎、仪器包装箱、充电电池及充电器

       选配件：耦合感应夹钳、车载充电器

       质量保证：客户购机之日起18个月内质量保修（不含充电电池），终身维修。
