路径资料记录错误的电缆故障探测案例（二十七
时间: 2022-08-31 22:12
浏览次数：
电缆线路在运行中发生接地故障，用兆欧表测试三相对地绝缘电阻为:A、B相对地0.5MΩ，C相对地，诊断该电缆发生了多相高阻接地故障
一、故障线路情况描述及故障性质诊断
线路名称:呼和浩特新城区 电压等级:10kV
绝缘类型:XLPE绝缘 电缆全长:3000m
电缆线路在运行中发生接地故障，用兆欧表测试三相对地绝缘电阻为:A、B相对地0.5MΩ，C相对地∞，诊断该电缆发生了多相高阻接地故障，选择用脉冲电流法测试电缆的故障距离。线路中有多个接头，由干资料缺失，接头的距离与位置不明。电缆敷设情况如图27-1所示。

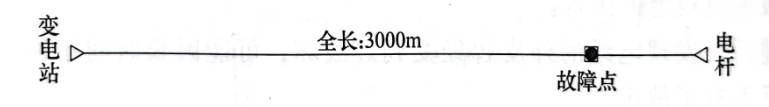

图27-1 电缆敷设示意图
二、电缆故障测试仪器
三、电缆故障测距与定位过程

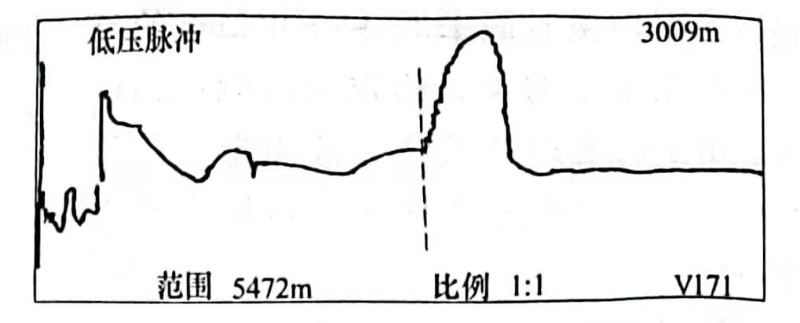

在变电站端，先通过C相对金属护层，用低压脉冲法测试电缆的全长，在调整波速度至171m/us时，测得图27-2所示波形，电缆全长为3009m，和资料基本相符。
图27-2 电缆全长波形
在变电站端，把电缆B相和金属护层相连，用高压信号发生器向A相和金属护层之间施加脉冲电压，通过脉冲电流法测得故障点放电后的波形，如图27-3所示，得故障距离为2644m。
图27-3 变电站端测脉冲电流故障波形

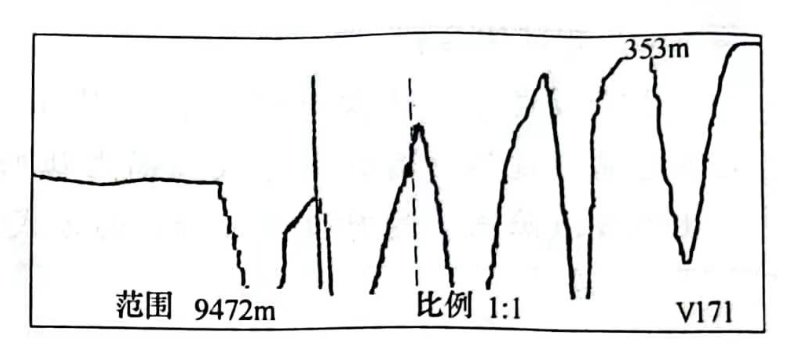

通过分析故障距离得知故障点在电线杆一测。考虑到测试时范围太大，由此得到的故障距离的误差也可能会比较大，于是决定到电线杆处再测。在电线杆端，测得图27-4所示的故障点放电的脉冲电流波形，得故障距离为353m。
图27-4电杆端测脉冲电流故障波形
根据用户提供的路径，携带GDBN-D30电缆故障定点仪到350m附近去定点，发现仪器根本收不到脉冲磁场信号。回到测试端，到电杆附近测试，仍然收不到脉冲磁场信号。这时才发现。电缆的两端没有接工作地，在测试端把电缆的金属护层同工作地连接后，仪器收到了脉冲磁场信号。
重新携带GDBN-D30电缆故障定点仪到用户提供的350m附近去定点，发现仪器仍然收不到脉冲磁场信号。于是回到测试端，用脉冲磁场正负法查找电缆的路径，测得电缆的路径和用户提供的路径偏差很大，到350m附近时，仪器收到了故障点放电的声音波形，同时通过耳机也听到了故障点放电的声音。
挖开电缆后，发现电缆的外皮曾经受到过破坏，可能因长时间运行，接地电流逐渐增大，最后引起了故障。
测试体会:
1.测试时不能盲目地相信资料提供的路径。
4 故障定点时，应首先在离测试端 20m 外的地方测试一下，看定点仪能否收到脉冲磁场信号，如接收不到，就调整接地线，使其能够接收到磁场信号。否则将可能会浪费测试人员的精力，耽误故障修复时间。
